MV5 U50/25

Veri Matrisi KoduElektro-pnömatikNokta vuruşlu markalamaEntegrasyon

Her entegrasyon görevine uyar

Düşük alan gereksinimi ile ideal uygulama

Videos

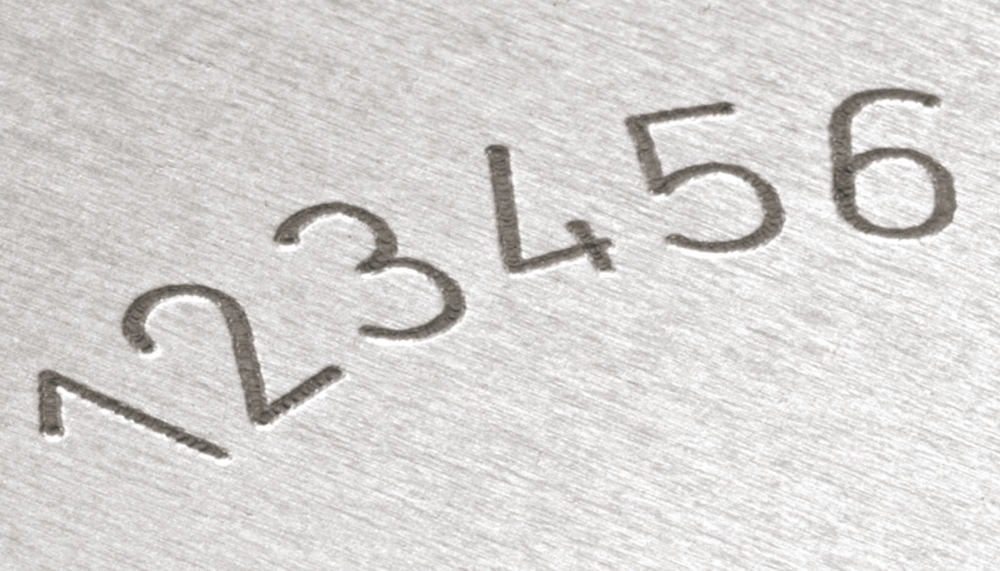

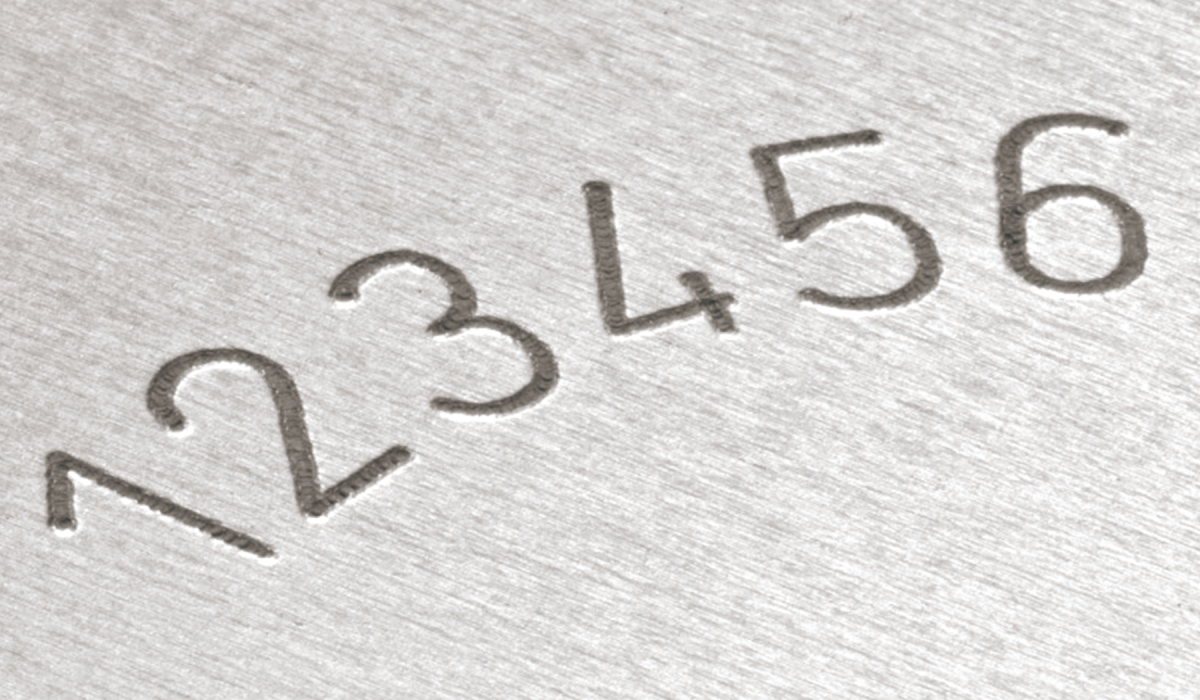

Örnek işaretler

Downloads

Ürün Detayları

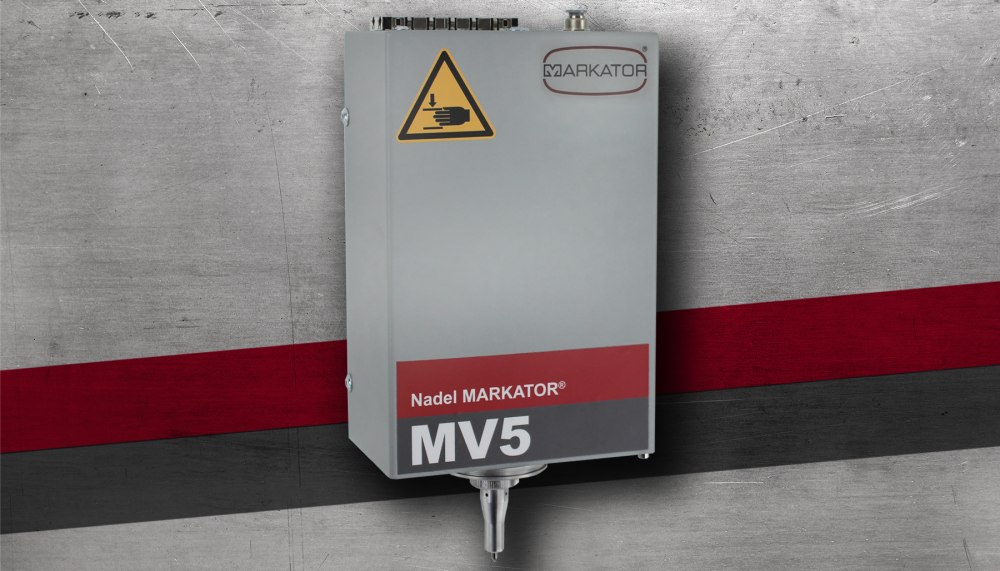

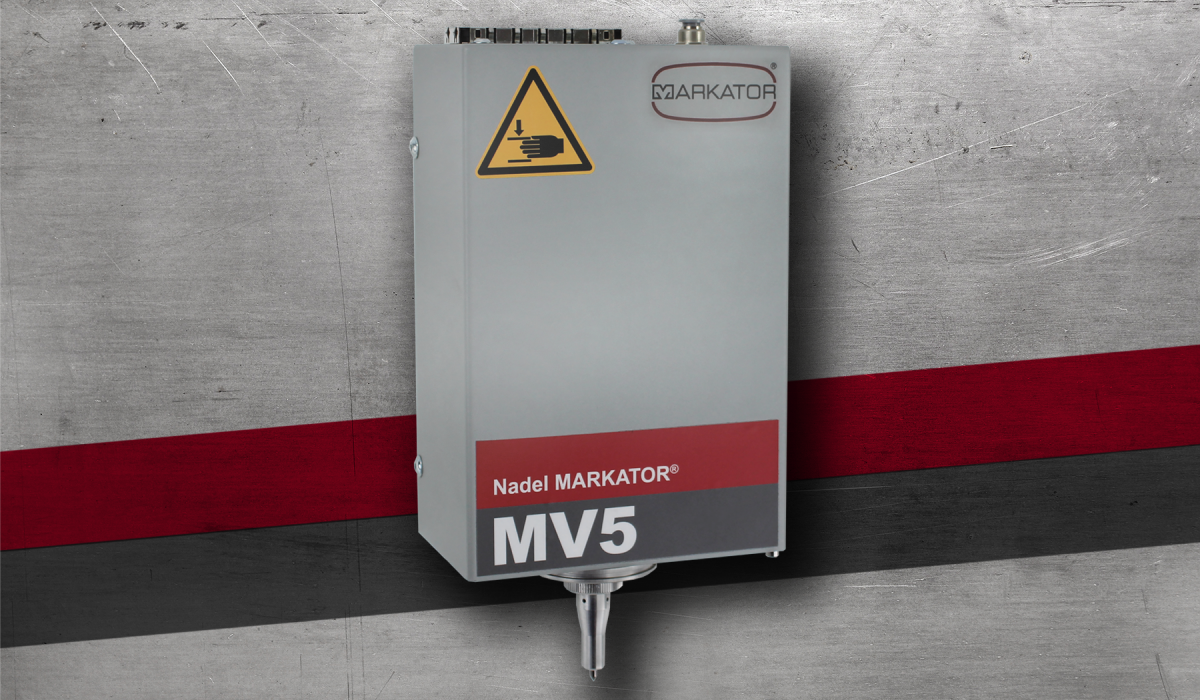

Kompakt nokta vuruşlu markalama makinesi MV5 U50 / 25, her tür iş parçasının kalıcı olarak markalanması için kullanılır. Markalama kafası sabit bir şekilde yönlendirilir ve herhangi bir pozisyonda yüksek performanslı step motorlarla birlikte kullanılabilir. Entegrasyon ünitesi, en kısa markalama süreleri ile ikna eder. Markalama, hızlı salınımlı yekpare karbür markalama pimi ile yapılır. İşaretlemenin farklı malzemeler için özelleştirilebilmesi için farklı boyutlarda mevcuttur.

MODÜLER TASARIM SİSTEMİ

Son derece kompakt tasarım sayesinde üretim, montaj ve test tesislerine basit ve yerden kazandıran entegrasyon
Optimum özelleştirme seçenekleri
Çeşitli kontrol sistemleriyle birleştirilerek yüksek işlevsellik

DÜRÜST

Özellikle yüksek markalama kalitesi
Yüksek tekrarlama doğruluğu
Markalanacak bileşene optimum kuvvet aktarımı sayesinde son derece hassas ve distorsiyonsuz markalama sonucu
X ve Y yönünde yüksek kaliteli, çift kılavuzlu lineer kılavuzlar aracılığıyla kararlı mekanikler

YÜKSEK PERFORMANS

Pnömatik alet tahriki sayesinde yüksek markalama gücü
Hassas çizgi işaretlemeleri ve hızlı markalama süreleri için hızlı salınımlı işaretleme pimi
İşaretleme iğnesi pimini tutan kalem bakım gerektirmez

Markalama alanı (x/y): 50 x 25 mm / 50 x 45 mm / 80 x 25 mm / 80 x 45 mm / 120 x 25 mm / 120 x 45 mm

Ağırlık: Yaklaşık. 2,5kg

Mevcut karakter yükseklikleri: 1,0 mm'den itibaren, 1/10 adımlarla sürekli ayarlanabilir

Mevcut karakterler: Büyük ve küçük harfler A'dan Z'ye, 0'dan 9'a rakamlar, çeşitli noktalama işaretleri

Yazı tipleri: Standart, sürekli bir satırda veya tek nokta karakterlerinde DIN 1451'e benzer, boyut 5 x 7 ve 9 x 13

Adım motorlarının çözünürlüğü: Ekstra yüksek markalama kalitesi için 0,0125 mm

Koruyucu kapak: Kevlar, kauçuk, deri

Montaj konumu: Herhangi biri, 0 ° ile 360 ° arası

Merkezi kontrol üniteleri

Here you will find the suitable central control units for this marking head.

	MV5 ZE 101 XL	MV5 ZE 401 XL

19 inç versiyon:	Hayır	Evet
Takılabilir kart yuvaları:	2	4
İşlem / Veri girişi:	Dokunmatik ekran	Entegre klavye
Arayüzler:	2x USB-A, 1x USB-B, RJ45	2x USB-A, 1x USB-B, RJ45
IP54:	Evet	Evet
İletişim kartları (isteğe bağlı):	PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)	PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)
Ethernet TCP / IP (isteğe bağlı):	Evet	Evet
Önceden yapılandırılmış PLC işlev modülü, örn. TIA (isteğe bağlı):	Evet	Evet
Güvenlik rölesi modülü (isteğe bağlı):	Evet	Evet

MV5 ZE 101 XL

19 inç versiyon:
nein

Takılabilir kart yuvaları:
2

İşlem / Veri girişi:
Dokunmatik ekran

Arayüzler:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

İletişim kartları (isteğe bağlı):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Ethernet TCP / IP (isteğe bağlı):
ja

Önceden yapılandırılmış PLC işlev modülü, örn. TIA (isteğe bağlı):
ja

Güvenlik rölesi modülü (isteğe bağlı):
ja

MV5 ZE 401 XL

19 inç versiyon:
ja

Takılabilir kart yuvaları:
4

İşlem / Veri girişi:
Entegre klavye

Arayüzler:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

İletişim kartları (isteğe bağlı):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Ethernet TCP / IP (isteğe bağlı):
ja

Önceden yapılandırılmış PLC işlev modülü, örn. TIA (isteğe bağlı):
ja

Güvenlik rölesi modülü (isteğe bağlı):
ja

Tüm merkezi kontrol ünitelerine genel bakış
